工業內窺鏡是一種探查設備內部狀況的檢測設備，作為“眼睛”的探頭是其核心部件。工業內窺鏡的探頭結構是怎樣的？工藝材料和耐用程度如何？是很多用戶的問題，也是購買者及檢測人員應該了解和關注的問題，因此本文專門為大家介紹一下。

由于工業內窺鏡產品種類比較多，其大家族中包括直桿鏡、光纖鏡和視頻內窺鏡等，很難在一篇文章中全部覆蓋，因此本文重點針對目前應用廣泛的工業視頻內窺鏡進行介紹（除了一些特殊的應用場景外，視頻內窺鏡通常是可以取代直桿鏡、光纖鏡的）。關于直桿鏡和光纖鏡的更多介紹，歡迎您瀏覽北京韋林意威特工業內窺鏡有限公司官網上的相關產品介紹信息。

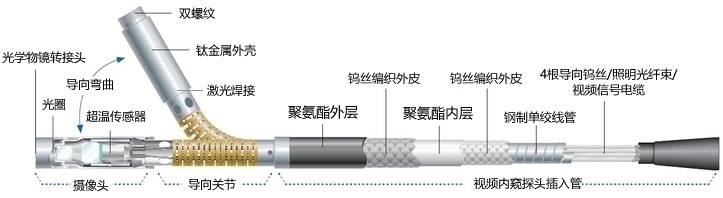

工業視頻內窺鏡的探頭是其核心部件，對內窺檢測效果有重要影響，其結構通常包括：攝像頭、導向關節、視頻內窺探頭插入管這3個部分。如上圖所示是韋林工業視頻內窺鏡的探頭結構的示意圖，下面分別介紹各組件。

攝像頭

成像組件是攝像頭的核心，目前市場上的中高端產品通常采用CCD（電荷藕合器件圖像傳感器），也有部分產品采用的是CMOS。根據具體的檢測需求，攝像頭端部可以安裝不同視野和焦距的光學鏡頭，也稱物鏡。以成像組件是CCD為例，進行檢測時，由探頭端部的光學鏡頭獲得被檢對象表面的反射光線后形成光像，并傳至CCD，由CCD再把光像轉變成電子數據信號，電子數據信號經由探頭插入管中的視頻信號電纜傳送至視頻控制部件，并最終在顯示屏幕上輸出顯示。部分工業內窺鏡可以通過更換鏡頭來實現不同的檢測功能。

導向關節

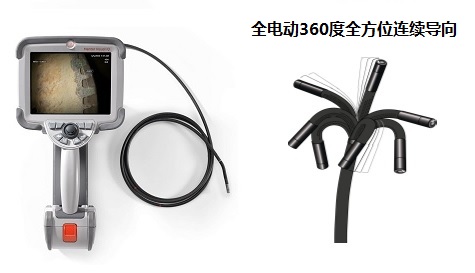

連接攝像頭和視頻內窺探頭插入管的是導向關節。導向關節可以根據控制信號向各個方向轉動，以便探頭采集到不同方向的表面狀況。導向是由安裝在探頭內四根鋼絲或鎢絲來實現的，通過調節這四根絲線松緊從而控制探頭端部向不同位置的轉動。有些具備導向功能的探頭還具有防轉向過載功能，保證探頭在轉向時如觸碰其他物體，能自動停止或放松，不會因?yàn)閺?qiáng)制導向而損傷導向和探頭。大部分視頻內窺鏡都可以實現上下左右4個方向的導向，一些比較高端的工業內窺鏡可以實現360度全方位連續導向，例如韋林品牌的Mentor Visual iQ(MViQ)系列工業視頻內窺鏡產品（如下圖所示）。

視頻內窺探頭插入管

視頻內窺探頭插入管是攝像頭與主機或者手持機之間的橋梁，不僅擔負著物理連接的功能，而且也是各種信號、數據、指令等的傳輸通道，其中主要封裝導向通道（內部是導向鋼絲/鎢絲、以及起到潤滑作用的石墨）、照明光纖束（后置照明方式）、以及視頻信號電纜，其中鋼絲/鎢絲的導向用途在前面已經介紹了，照明光纖束主要用于后置照明方式下傳導照明光，視頻信號電纜用于傳導數字視頻信號。

作為一種工業用途的無損檢測設備，探頭常伸入各類惡劣檢測環境中，抗拉抗壓耐磨是保證長期工作的基本要求，因此工業內窺鏡探頭的工藝材料也是比較講究的，要有一定的耐磨、耐用、耐高溫等性能，這樣才能面對各種檢測環境“面不改色”。在這方面韋林品牌依然是走在行業的前列，CCD外保護材料選用加厚的鈦合金材料；導向關節采用激光焊接技術使導向彎曲部更加牢靠和堅固，提高設備的可靠性；韋林產品的探頭外保護層采用了雙層鎢絲編制外皮，以及“鋼制單絞線管+2層鎢絲編織外皮+2層聚氨酯”的多層保護，不僅無毛刺而且非常耐磨；探頭能夠耐100℃的高溫，并且在主機上實時顯示溫度以及多級自動超溫報警功能，對探頭的保護可謂相當周到，有效地保障設備的使用壽命。

為了便于更好地了解工業內窺鏡，本文為您介紹了工業內窺鏡的探頭結構，以及工藝材料和耐用程度。通過上述介紹不難看出，攝像頭、導向關節、視頻內窺探頭插入管這三個部分，每個部分的設計都是從內窺檢測的需求出發，照明、成像、導向、傳導視頻信號，每個部分功能不同，各司其職，但是彼此協調，共同組成功能強大的工業內窺鏡探頭的有機整體；而工藝材料則從堅固耐用的角度為工業內窺鏡探頭提供了有利的保護。
