工業內窺鏡科普知識:雙物鏡立體測量原理及介紹

2020-01-20 09:57:43

工業內窺鏡的科普知識涉及成像、照明、導向、測量等不同方面的技術,這些技術的進步都在不同程度上提升了工業內窺鏡的發展水平。其中測量技術有比較測量、陰影測量、雙物鏡立體測量(簡稱雙物鏡測量)和三維立體相位掃描測量等,雙物鏡測量和三維立體相位掃描測量都是比較先進的測量技術,本文重點為您介紹雙物鏡立體測量。

1. 工作原理是怎樣的?

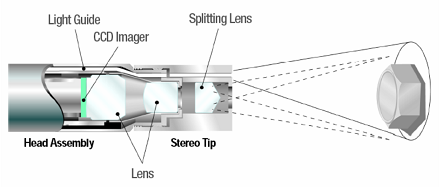

雙物鏡立體測量使用立體測量鏡頭,采用三角幾何測量原理,從不同角度對同一目標進行立體測量,其基本結構如下圖所示。在對圖像進行數字采集后,由自動或手動模式在同屏雙圖像窗口中對稱的同一個點進行標定,并按不同的測量模式選擇相應的點即可進行測量工作。在具體操作時,可以對凍結的圖像或保存在測量模式下調用的圖像進行立體測量。

工業內窺鏡科普知識:雙物鏡立體測量原理及介紹

2. 雙物鏡測量的優點有哪些?

通過上面的介紹不難看出,雙物鏡立體測量使用雙物鏡頭模擬人眼投影,實現測量的目的,與傳統的陰影測量和比較測量相比,更為精準。此外,這種測量方法無需鏡頭垂直于被測物,無角度要求,適于各種檢測環境。

3. 可以測量哪些缺陷?

雙物鏡立體測量可以進行線性和非線性的測量,具體測量模式包括:點到點(長度)、點到線、深度、面積、多段折線長度等。采用這些測量模式,可以高效地測量渦輪葉片表面損傷的面積、管道內壁上的腐蝕凹坑的深度、以及殼體內部多余物的尺寸等,為檢測結果的量化分析提供依據。

4. 雙物鏡測量的工業內窺鏡產品有哪些?

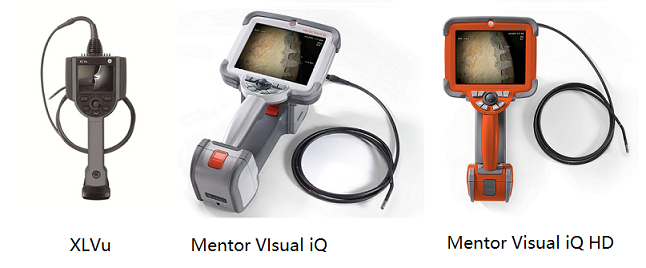

美國進口韋林工業內窺鏡產品XLVu、Mentor Visual iQ、Mentor Visual iQ HD version等系列產品都支持雙物鏡立體測量。以XLVu為例,雙物鏡測量鏡頭型號有:TM405555FG、XLG3TM616060FG、XLG3TM846060FG、TM405555SG、XLG3TM615050SG、XLG3TM846060SG等,這些鏡頭的視向、顏色、視野、焦距等有所區別,可以根據檢測需求選用適合的雙物鏡測量鏡頭。使用這些產品的測量功能,能夠幫助檢測人員判斷缺陷的嚴重程度,對做出正確的決策實現有效的視情維護,意義重大。

電子視頻內窺鏡
