為什么要校驗工業內窺鏡的測量功能?校驗步驟有哪些?

2021-08-05 14:39:45

俗話說,工欲善其事必先利其器,有了好的工具,才能高效地完成任務,對于工業內窺鏡設備也是同樣的。工業內窺鏡不僅能發現缺陷,還能夠測量缺陷的尺寸。本文為您介紹校驗工業內窺鏡測量功能的相關知識。

工業內窺鏡的缺陷測量功能

為什么要校驗工業內窺鏡的測量功能?

校驗工業內窺鏡的測量功能,是為了保證測量的準確性,就好比我們要先確定尺子是準確的,才能用它來丈量其他物品的尺寸,否則測量結果是沒有意義的。對于工業內窺鏡這一工業檢測工具來說,這一點尤為重要,因?yàn)槿毕轀y(cè)量的結果很可能影響視情維護的決策,特別對于一些處于臨界狀態的缺陷,測量不準確可能導致錯誤的決策,甚至引發嚴重后果。

如何校驗工業內窺鏡的測量功能

不同品牌內窺鏡的校驗步驟不完全一樣,本文以韋林視頻內窺鏡MViQ為例介紹。MViQ是韋林視頻內窺鏡的新一代旗艦產品,不僅圖像清晰,而且缺陷測量準確高效也是其一大亮點。像其他測量?jī)x器一樣,為了保證測量的準確性,在使用之前應該先進行校驗。步驟如下:

1.準備工作

校驗工作開始之前,準備好主機、探頭,以及測量鏡頭和基準模塊,基準模塊為一個封閉的腔體結構,內部有預置的標準刻線。

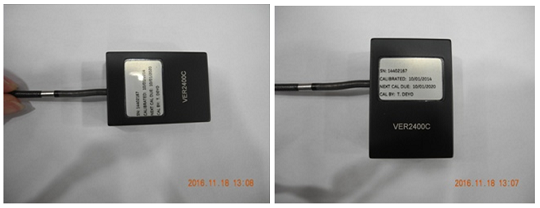

2.探頭插入基準模塊的方法

隨機配備基準模塊包含兩個插入孔,一個用于前視測量鏡頭(即黑色鏡頭);一個用于側視測量鏡頭(即藍色鏡頭)。

探頭插入基準模塊的方法

3.開始校驗

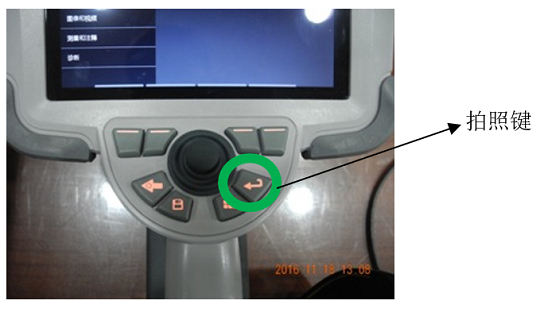

1)將探頭插入基準模塊后點擊操作面板上的ENTER鍵,進行抓取照片。

為檢驗測量功能先抓取照片

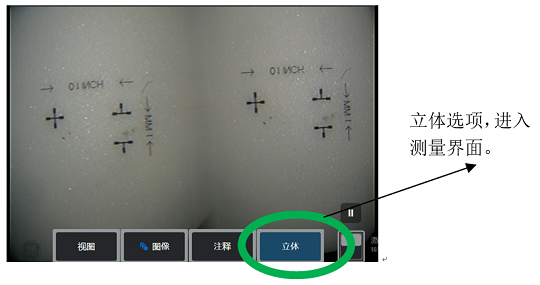

2)將模塊內的標尺圖像抓取后,點擊立體功能選項,隨即進入測量模式。

選擇立體功能

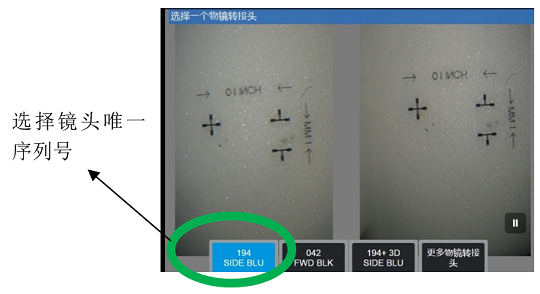

3)進入測量模式后,選擇物鏡轉接頭的唯一序列號,可參考鏡頭表面標記或參閱黃色校準證書。

選擇物鏡轉接頭

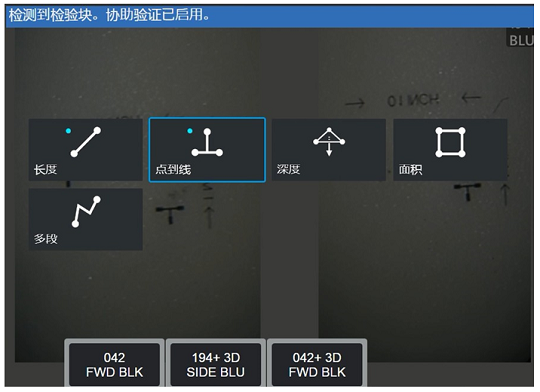

4)選擇完鏡頭唯一序列號后,會彈出測量模式,選擇長度、點到線兩種模式皆可,系統會自己匹配模塊內部的點,生成數據。

選擇測量模式

5)選擇上述兩種測量模式后,顯示最終測量數據,對測量數據與標準數據進行比對,得到校驗結果。

工業內窺鏡測量功能的校驗結果

通常對測量誤差有一定的范圍要求,例如±5%,如發現測量得到的最終數據與標準數據的誤差大小超過誤差范圍,說明該設備的測量功能還需要進一步調整校準,應該及時聯系設備廠家人員;如果滿足要求,則可以使用工業內窺鏡設備放心地測量缺陷尺寸,因?yàn)闇y(cè)量數據的準確性是可以信賴的。
